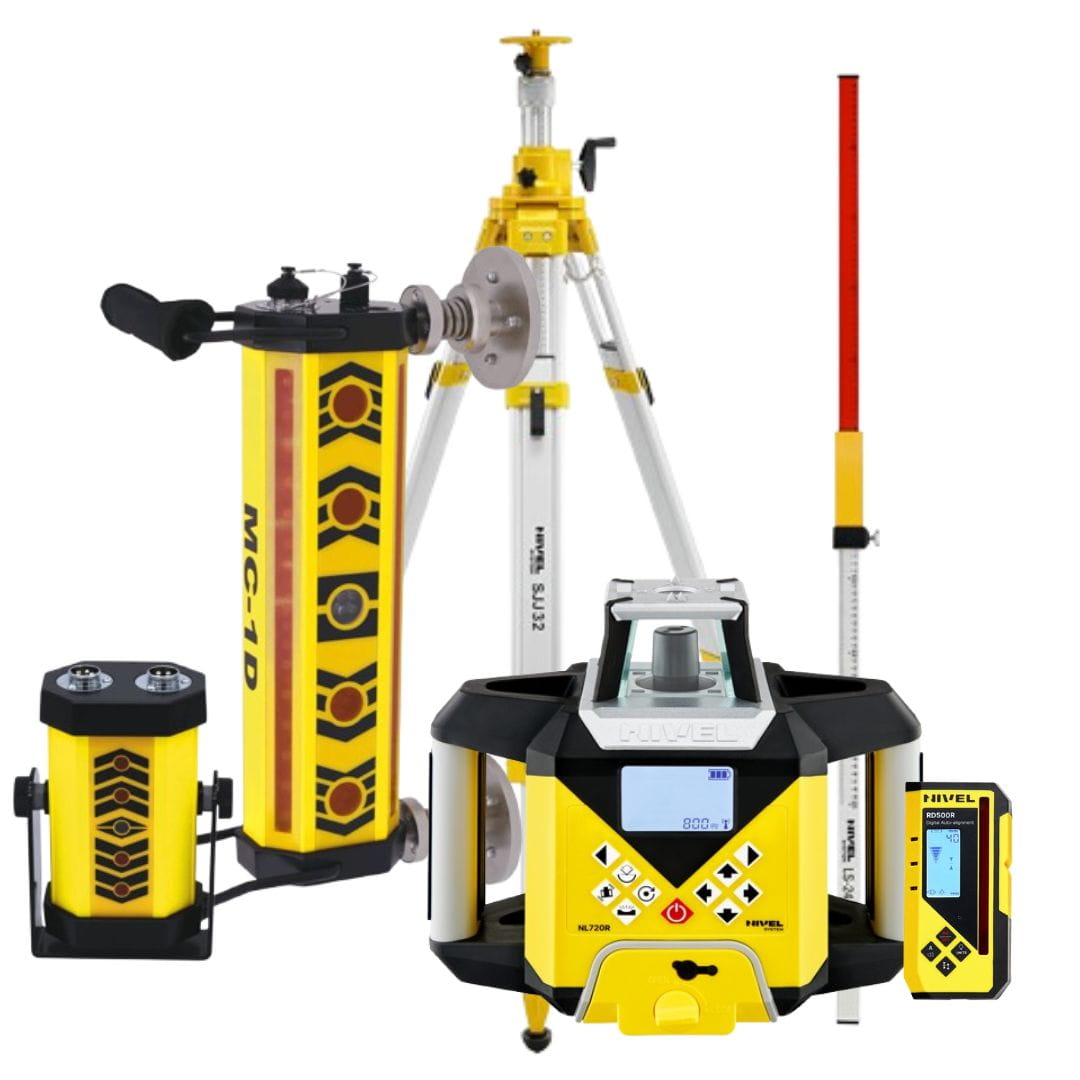

Zestaw Niwelacyjny MC-1D Magnets NL720R DIGITAL +Trójnóg SJJ32 + Łata LS-24

MC-1D to system niwelacyjny, pozwalający kontrolować wysokość elementu roboczego maszyny z kabiny operatora. W ten sposób operator ma stały podgląd na jakiej wysokości znajduje się łyżka lub lemiesz maszyny względem założonej linii referencyjnej (wyznaczonej przez niwelator laserowy). Obserwując wskazania na czujniku maszynowym (lub wyświetlaczu w kabinie) operator uzyskuje informację czy może jeszcze zbierać materiał / kopać – czy jest już na założonej głębokości, eliminując w ten sposób przegłębienia, przekopania.

System składa się z czujnika laserowego, który odbiera sygnał z niwelatora laserowego i za pomocą wskaźników LED informuje operatora o bieżącej wysokości, na jakiej ma ustawić element roboczy (łyżkę, lemiesz). Informacje te pojawią się także na odbiorniku kabinowym (RD-1MC), który spełnia funkcje wyświetlacza. Tak skonfigurowany zestaw pozwala szybko i wydajnie realizować prace ziemne, także ze spadkiem – bez konieczności wykonywania pomiarów kontrolnych.

• Uniwersalne rozwiązanie dla wielu typów maszyn (spycharki, koparki, koparko-ładowarki)
• Szybsza praca, wyższa wydajność – maszyna może zrobić więcej w tym samym czasie
• Wzrost dokładności pracy
• Oszczędność na materiale wynikająca z dokładniejszego wyrównania powierzchni
• Najprostsze rozwiązanie do kontroli pracy maszyn – prosta, intuicyjna obsługa
• Prosta i szybka instalacja –  montaż / demontaż czujników z maszyny, możliwość łatwego przełożenia na inną maszynę
• Brak poprawek, brak przekopań – mniejsze ryzyko popełnienia błędu przez człowieka
• Oszczędność czasu – mniej pomiarów pośrednich, ograniczenie liczby kontroli w trakcie pracy (pracę można kontrolować na bieżąco nie wychodząc z kabiny)

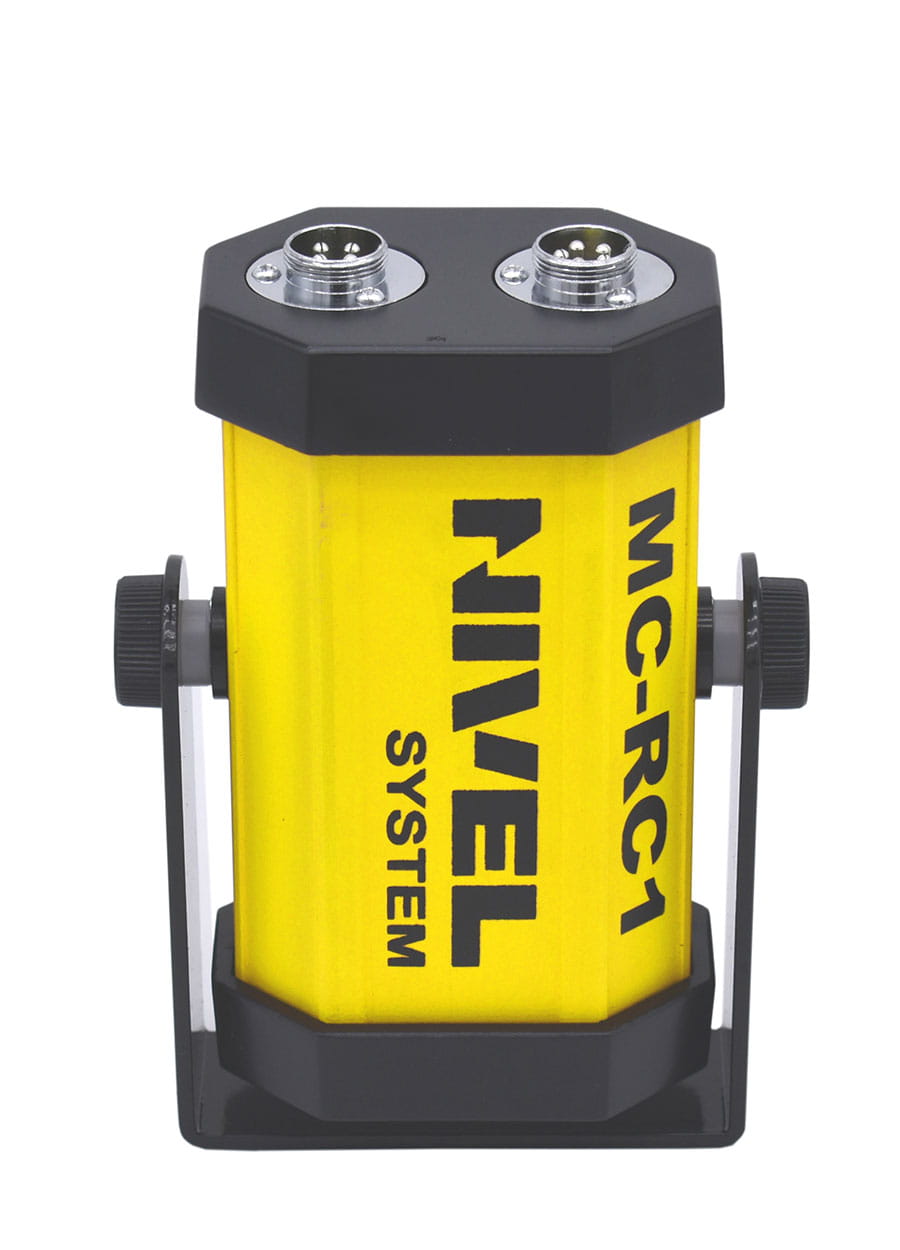

• Kontrola pracy w kabinie operatora – transmisja sygnału do wyświetlacza kabinowego (MC-RD1)

Kontroluj pracę maszyny, pracuj szybciej, dokładniej i oszczędniej

Podczas wykonywania prac ziemnych maszynami pojawiają się problem związany z niwelacją. Dotychczas angażowano w ten proces dodatkowe osoby do pomiarów (czy ekipy geodezyjne). Budowy realizujące takie metody są często kosztowne, długotrwałe i wymaga specjalizacji i dużej dokładności. Czy można to zrobić prościej, dokładniej i szybciej? Dostosuj wysokość i nachylenie maszyny w czasie rzeczywistym z pomocą nowoczesnego czujnika laserowego.

Rozwiązanie pomiarowe – Nivel System MC-1D

Proces ten można zautomatyzować, uprościć i skrócić, korzystając z techniki laserowej, która ułatwia i przyspiesza prace na każdym etapie. W rozwiązaniu tym system elektroniczny lasera, dzięki czujnikowi zainstalowanemu na ramieniu koparki, może kontrolować wysokość i spadek wykopu Praca jest dokładniejsza i szybsza. System Nivel System MC-1D to gotowy zestaw mobilny, montaż nie sprawia problemu i może być przeprowadzony przez operatora maszyny bezpośrednio przed rozpoczęciem niwelacji, a po pracy elementy można schować do walizki.

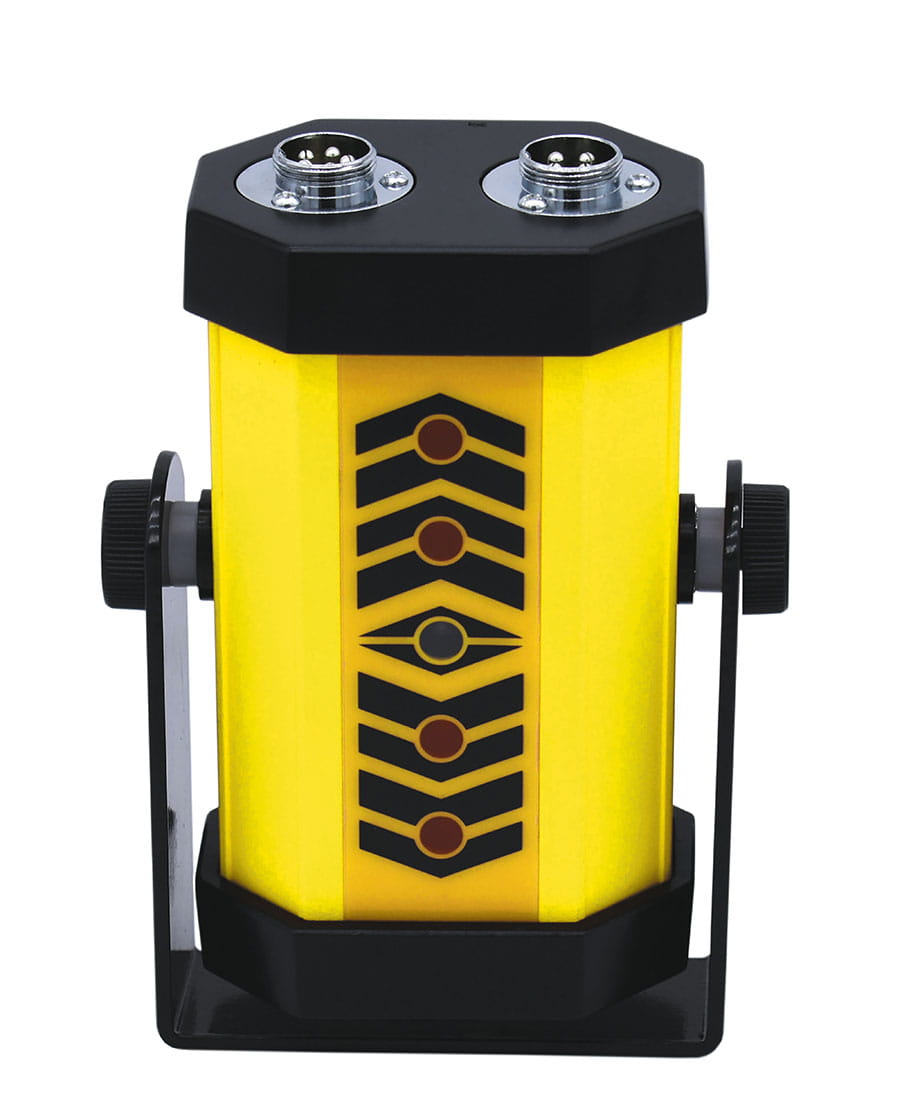

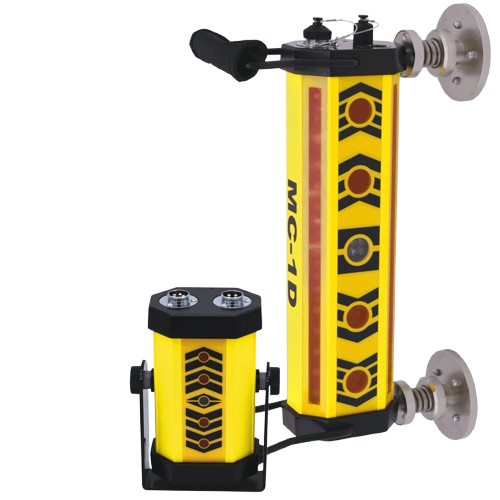

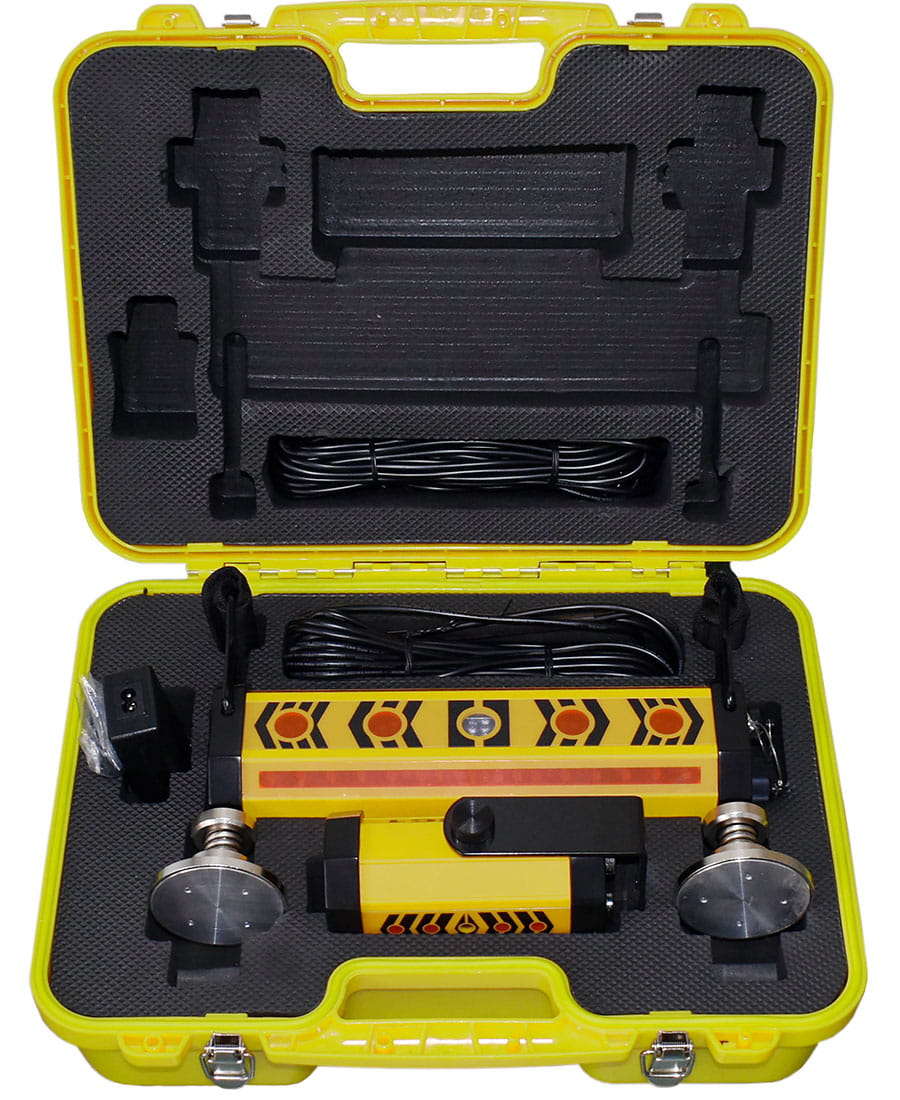

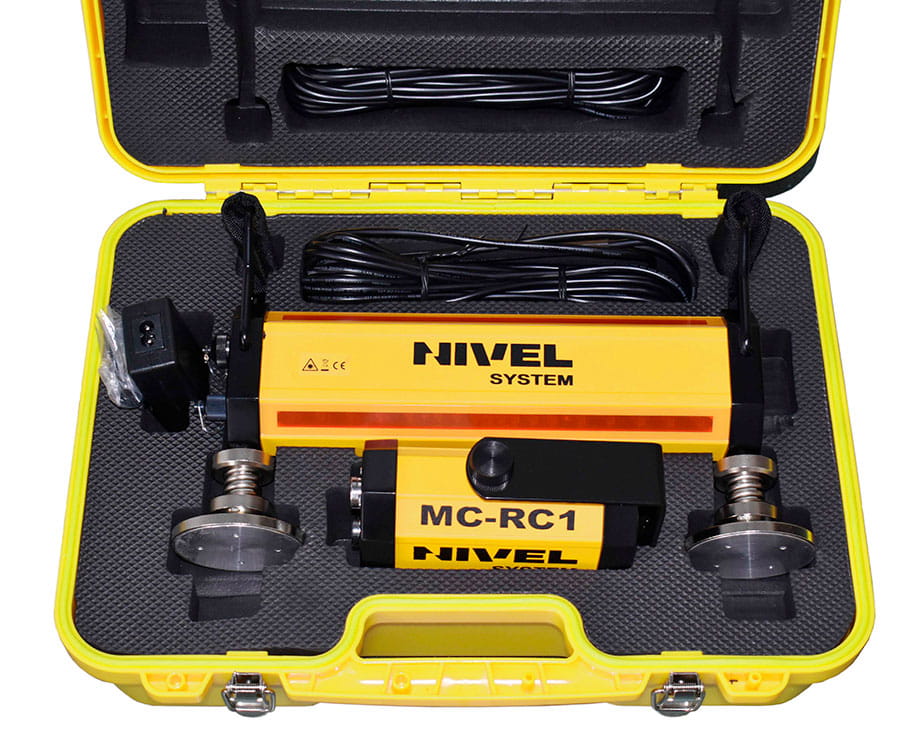

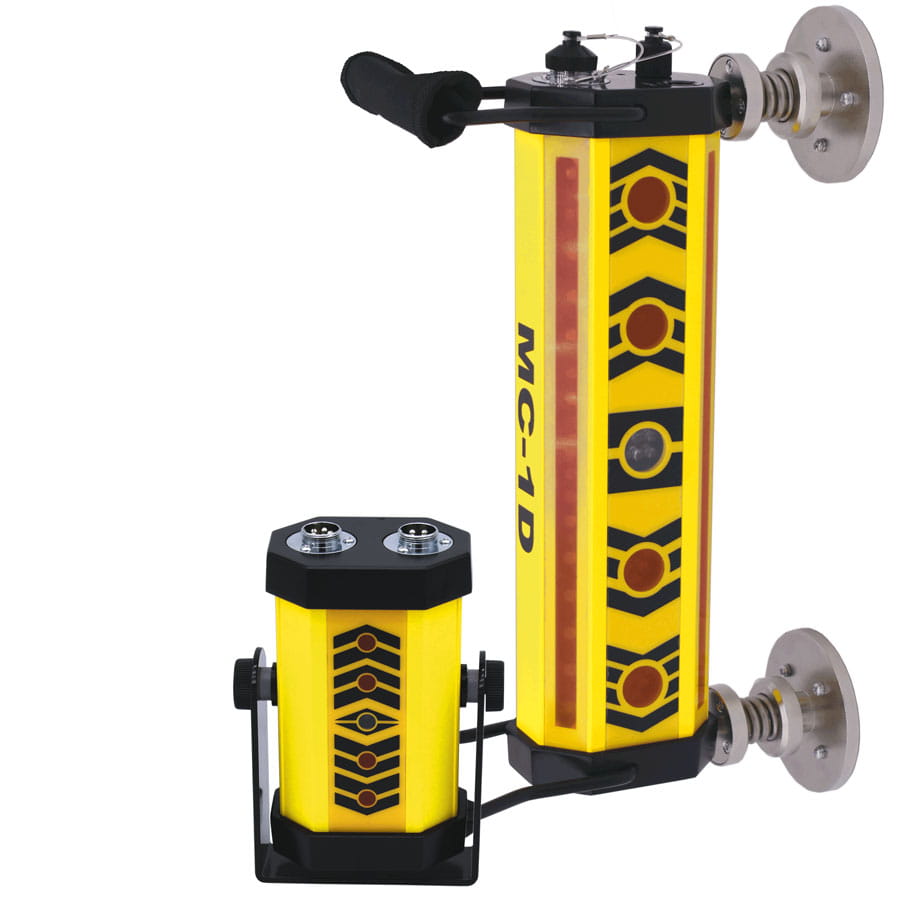

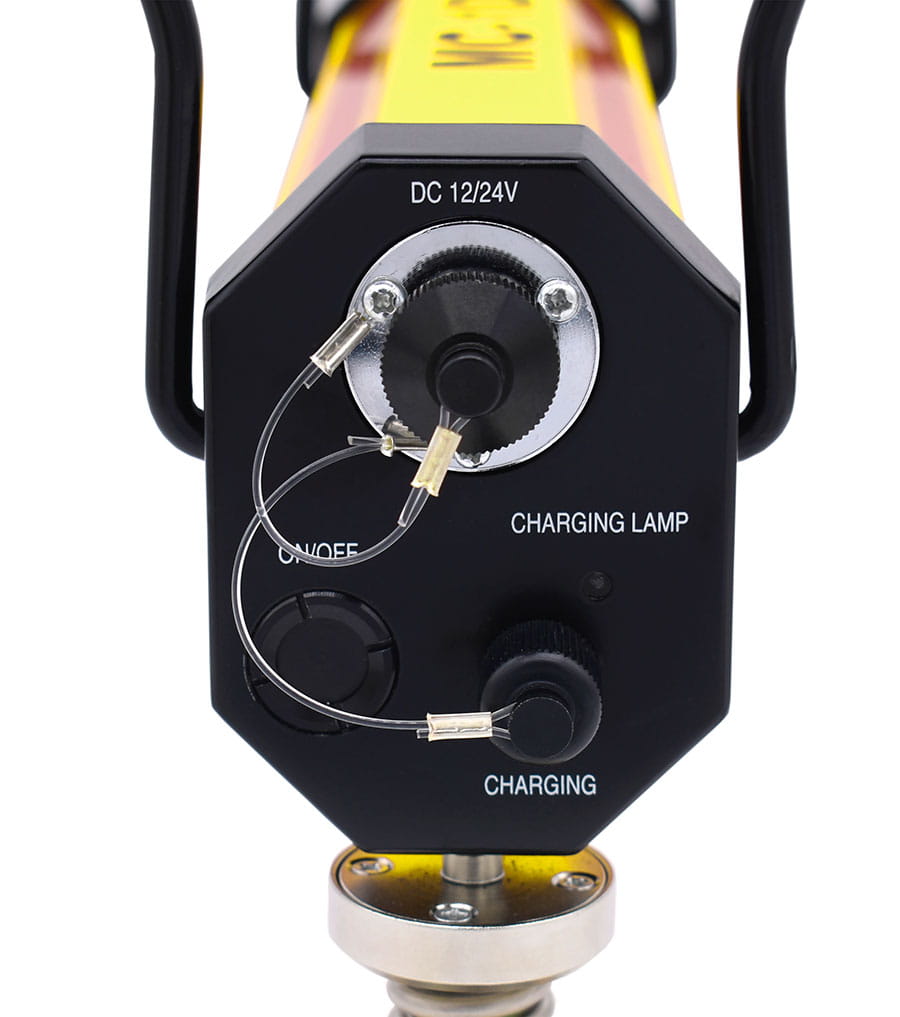

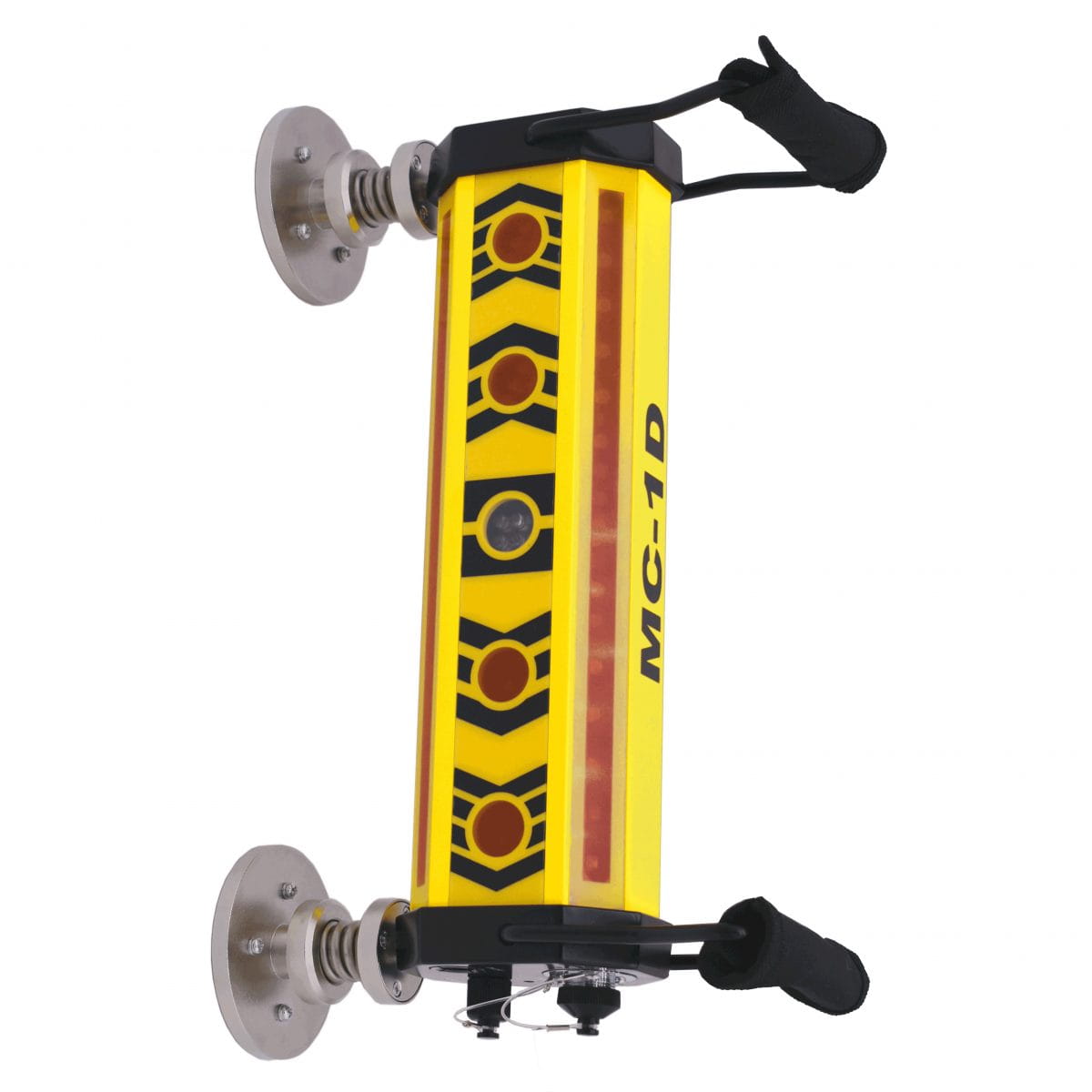

Czujnik laserowy MC-1D zamocowany jest do maszyny za pośrednictwem mocnych magnesów. Jasny i czytelny wyświetlacz diodowy (LED) na czujniku informuje operatora, czy ma w danym momencie obniżyć czy podnieść łyżkę. Ponadto MC-1D ma możliwość transmisji po przewodzie sygnału do odbiornika MC-RC1, a ten (spełniając funkcje wyświetlacza w kabinie) informuje operatora o bieżącym ustawieniu łyżki, lemiesza – jest to istotne gdy uwarunkowanie pracy uniemożliwia operatorowi obserwację czujnika MC-1D. Jeśli na niwelatorze zostanie ustawiony żądany spadek, operator może go zrealizować na podstawie wskazań czujnika, bez pomiarów, bez przeliczania i bez ryzyka błędu – a przede wszystkim znacznie szybciej!

System MC-1D Clamps współpracuje z niwelatorami laserowymi z czerwoną wiązką, umożliwiając precyzyjne wyznaczanie płaszczyzn ze spadkiem bez konieczności przestawiania lasera. W Nivel System operator może zmieniać ustawienia zdalnie za pomocą pilota.

Technologia laserowa Nivel System sprawdza się na wszystkich etapach prac ziemnych – od niwelacji gruntu po układanie nawierzchni. Czujnik MC-1D na koparce zwiększa precyzję wykopów, eliminując przekopania. System laserowy skraca czas pracy co najmniej o połowę, zmniejsza koszty robocizny i oszczędza materiały, co czyni go opłacalnym nawet dla mniejszych firm.

Jak działa laserowy system Nivel System MC-1D?

Niwelator emituje wiązkę lasera niewidzialną dla oka, odbieraną przez czujnik MC-1D. Wiązka, wirując wokół pionowej lub pochylonej osi z prędkością kilkuset obr./min., tworzy płaszczyznę poziomą lub pochyloną, w jednym lub w dwóch kierunkach. Płaszczyzna ta (którą można precyzyjnie ustawić na panelu sterującym lasera) stanowi płaszczyznę odniesienia dla czujnika zainstalowanego na maszynie. Operator, kopiąc, obserwuje wskazania kolorowych diod na czujnikach. Pokazują one aktualne położenie łyżki względem płaszczyzny odniesienia i podają proste komunikaty: „Opuść łyżkę lub lemiesz”, „Podnieś łyżkę lub lemiesz”, „Tak trzymaj”. Informacje te są prezentowane także w kabinie operatora za pośrednictwem odbiornika Nivel System MC-RC1.

Zastosowanie

• kontrola pracy  maszyn – ładowarki, koparko-ładowarki, koparki, spycharki, równiarki
• prace ziemne – równanie terenu, wykopy, skarpy
• prace wod-kan – kontrola głębokości wykopu (także ze spadkiem)

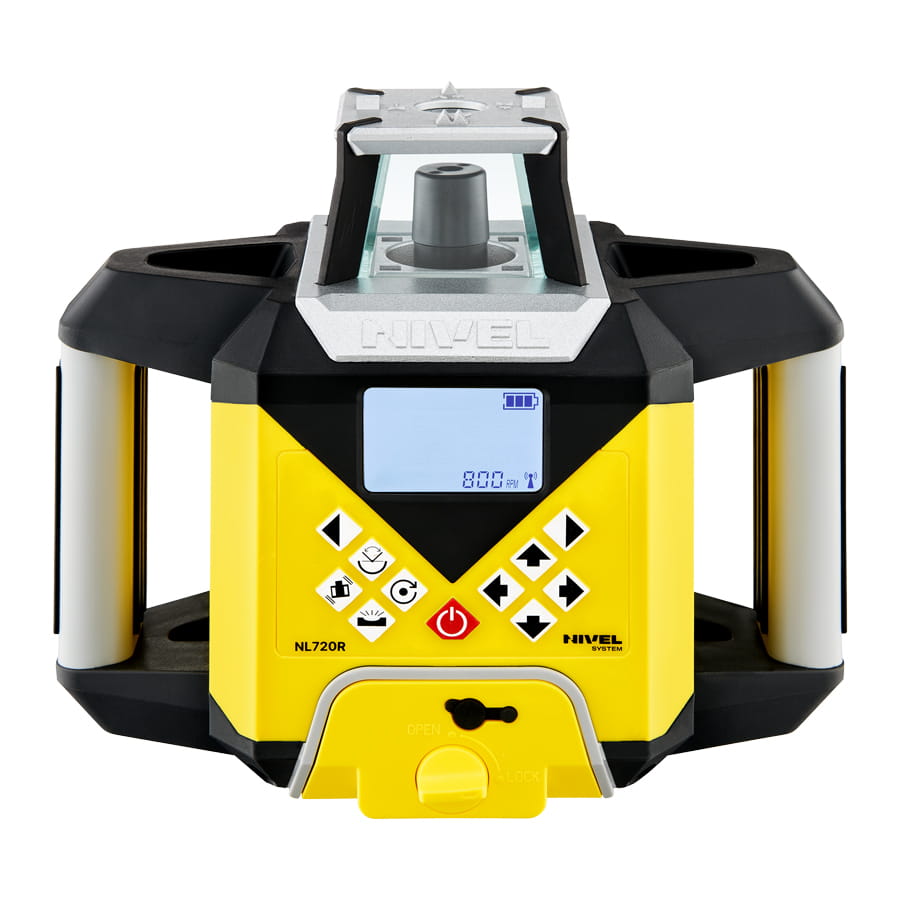

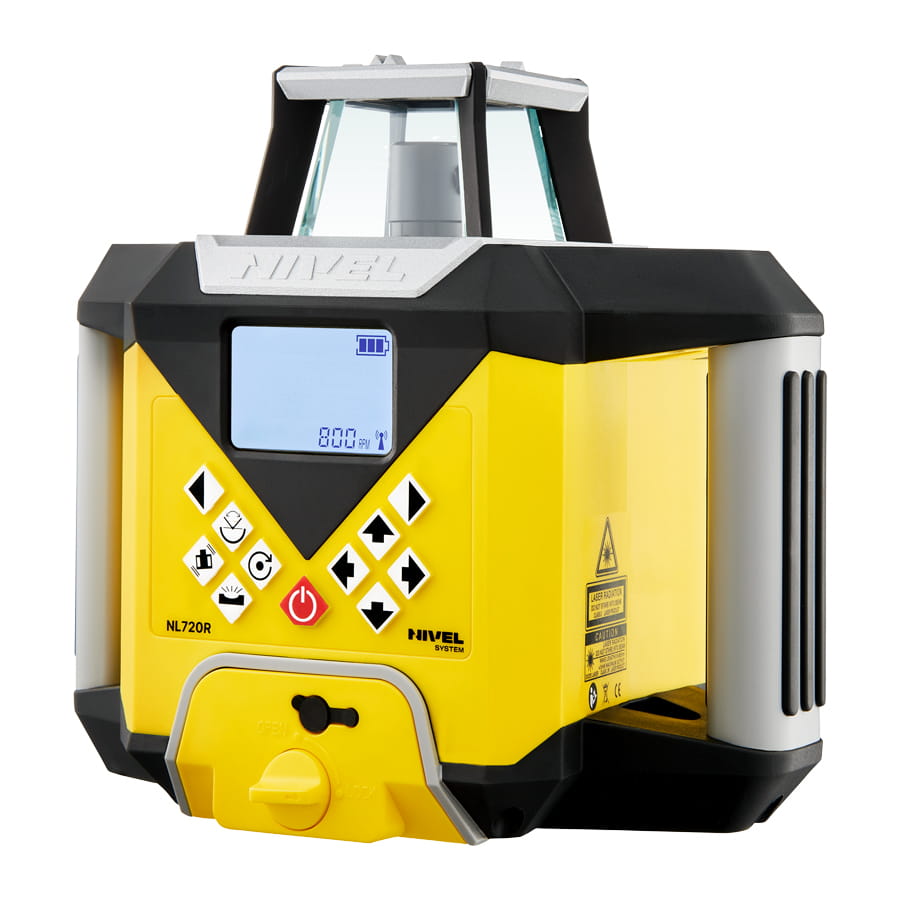

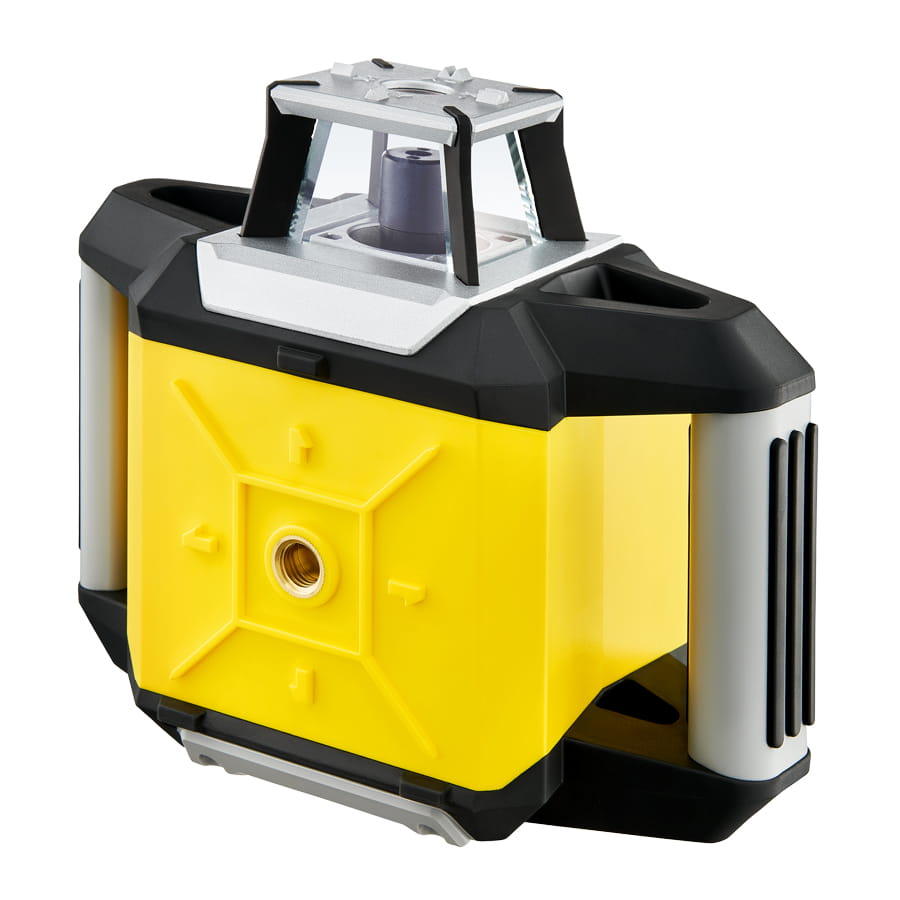

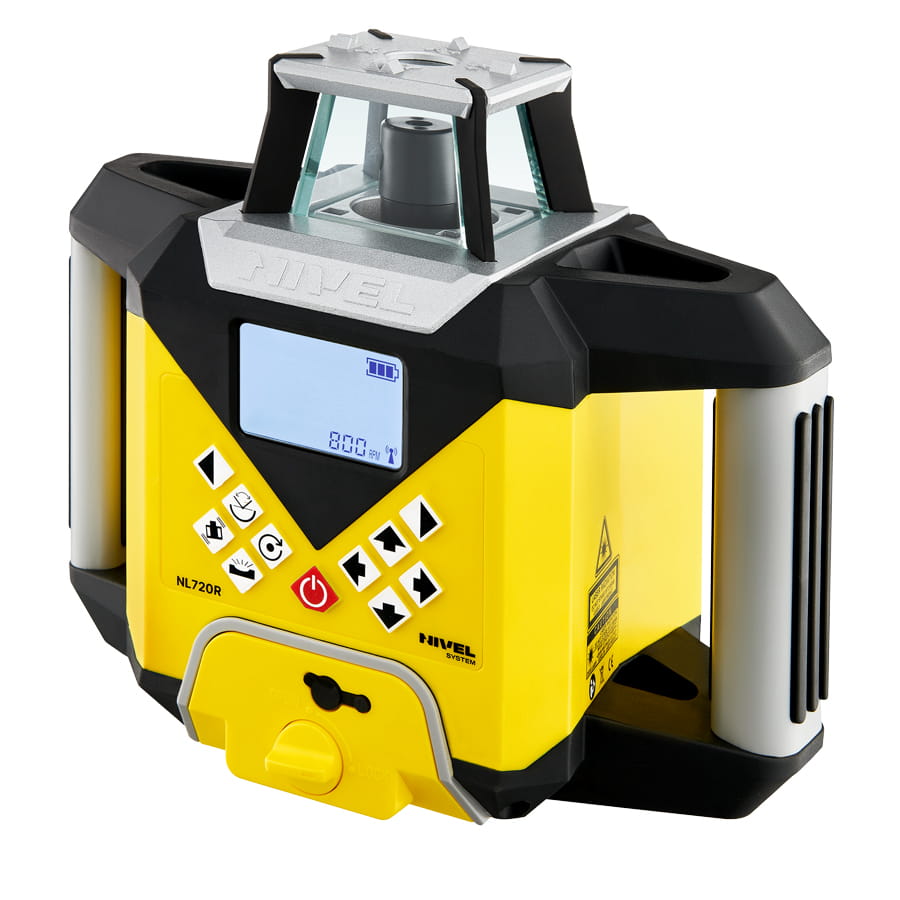

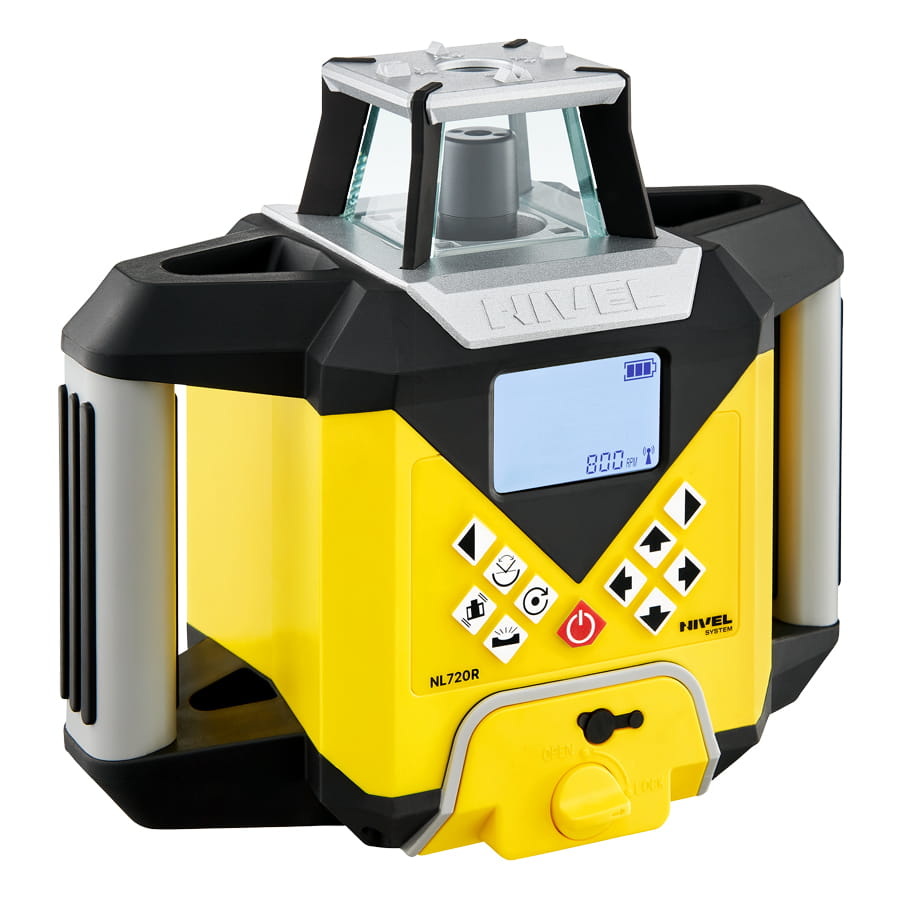

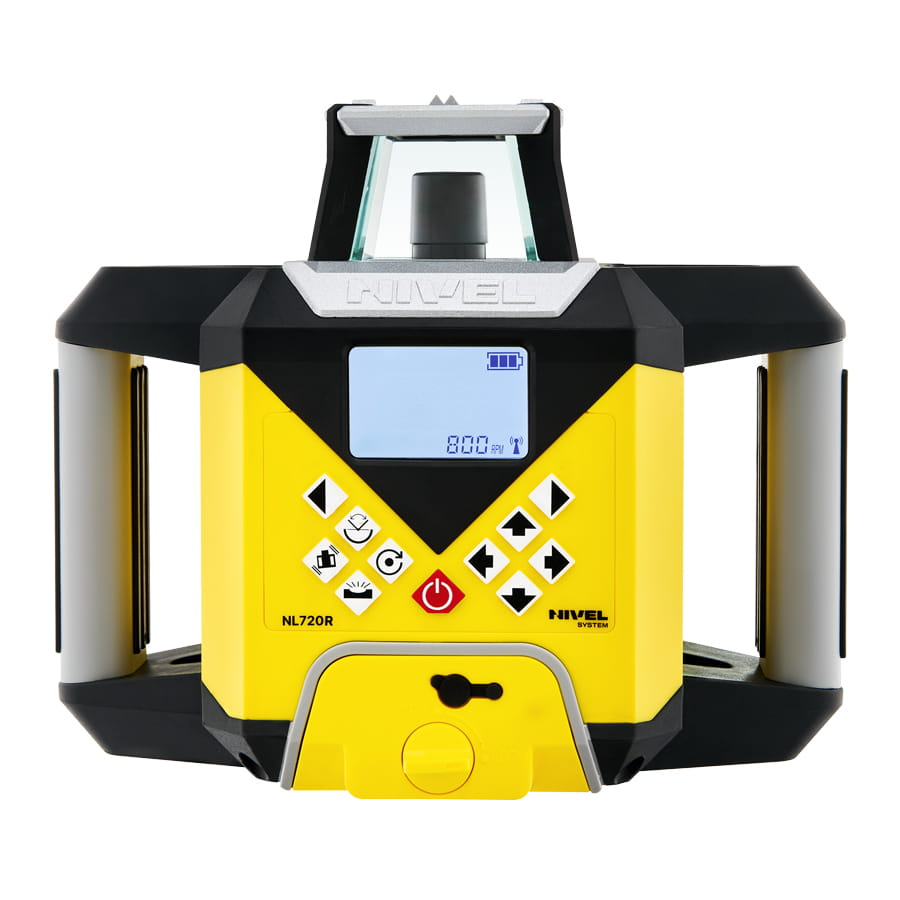

Niwelator laserowy Nivel System NL720R DIGITAL

Laser obrotowy Nivel System NL720R DIGITAL to wszechstronny niwelator laserowy, idealny do pracy na otwartych przestrzeniach i wewnątrz budynków. Dzięki czerwonej wiązce lasera zapewnia wysoką dokładność pomiarów. Laser obrotowy NL720R DIGITAL wyznacza płaszczyzny poziome, pionowe i pochylone w dwóch osiach, co czyni go niezastąpionym narzędziem w budownictwie. Automatyczne wpasowanie wiązki ułatwia ustawianie spadków i kierunków, co zwiększa precyzję pracy. Zasięg 700 m oraz odporność na drgania sprawiają, że niwelator laserowy sprawdza się nawet w trudnych warunkach terenowych. Standardowo wyposażony w czujnik cyfrowy, intuicyjny interfejs LCD i pilota radiowego, laser obrotowy NL720R DIGITAL zapewnia szybkie i wygodne pomiary, podnosząc efektywność prac budowlanych.

• wszystko widać gołym okiem – czerwony kolor lasera jest na tyle intensywny, że zrzutowana na obiekt wiązka jest dobrze widoczna
• daleki zasięg działania – pracę na otwartej przestrzeni w odległości 700 m (średnica pracy lasera)
• wydajna niwelacja – funkcja automatycznego wpasowania i wyszukania spadku, cyfrowy czujnik laserowy z numerycznym wyznaczaniem różnicy wysokości (czujnik laserowy, cyfrowy) w znacznym stopniu usprawnia niwelację i podnosi jej dokładność (nie trzeba odczytywać wartości z łaty, wartość ta prezentowana jest na wyświetlaczu czujnika)
• praca z płaszczyzną pochyloną – wiązka lasera może być pochylana w jednym lub dwóch kierunkach w zakresie ±10%, wyznaczanie w terenie spadków odbywa się manualnie i bez konieczności przeliczania wysokości poszczególnych stanowisk

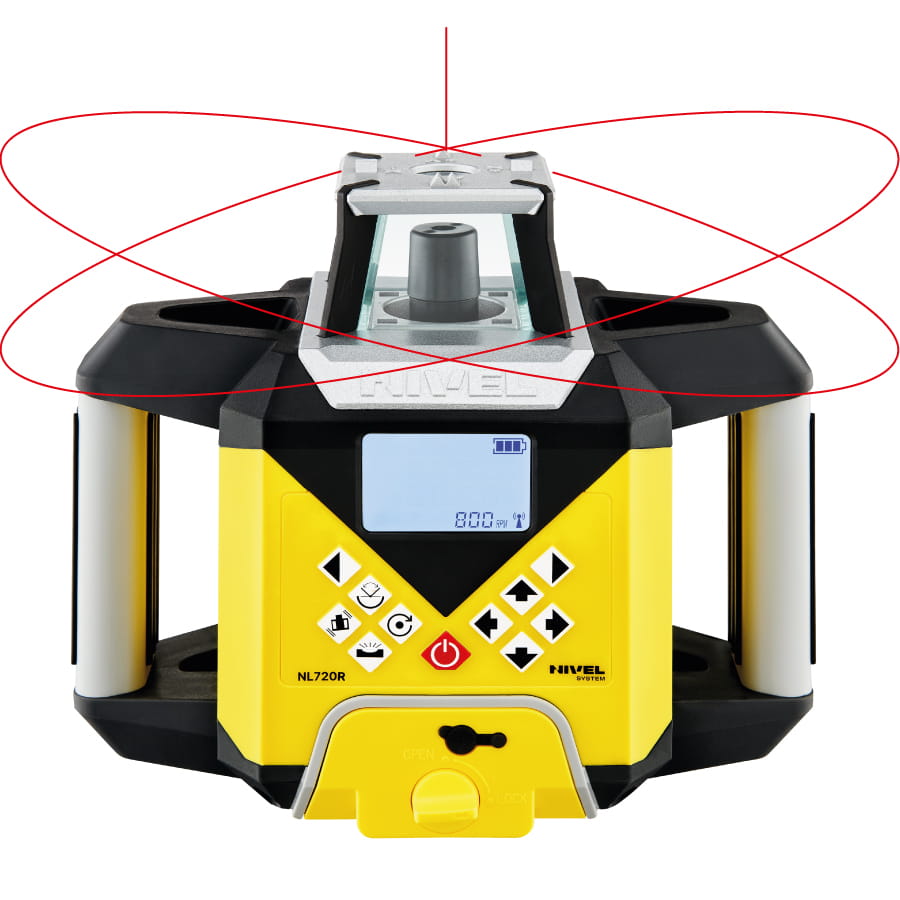

• laser w każdą stronę – głowica emitująca płaszczyznę laserową w poziomie wyznacza dodatkowo laser liniowy, co ułatwia definiować płaszczyznę pod kątem prostym względem wyznaczonej linii
• szybkie samopoziomowanie – kompensator szybko i dokładnie poziomuje instrument, a alarm „poruszenia” niwelatora eliminuje wykonywanie błędnych pomiarów, gdy instrument został nieumyślnie potrącony i rozpoziomowany
• jednoosobowa obsługa – do obsługi niwelatora i wyznaczania wysokości wystarczy tylko jedna osoba
• zdalne sterowanie – parametry lasera można zmieniać za pomocą dostarczanego w standardowej konfiguracji pilota radiowego (zasięg 100m)
• wydajne zasilanie – akumulator Li-ion (5000mAh), możliwość ładowania w czasie pracy

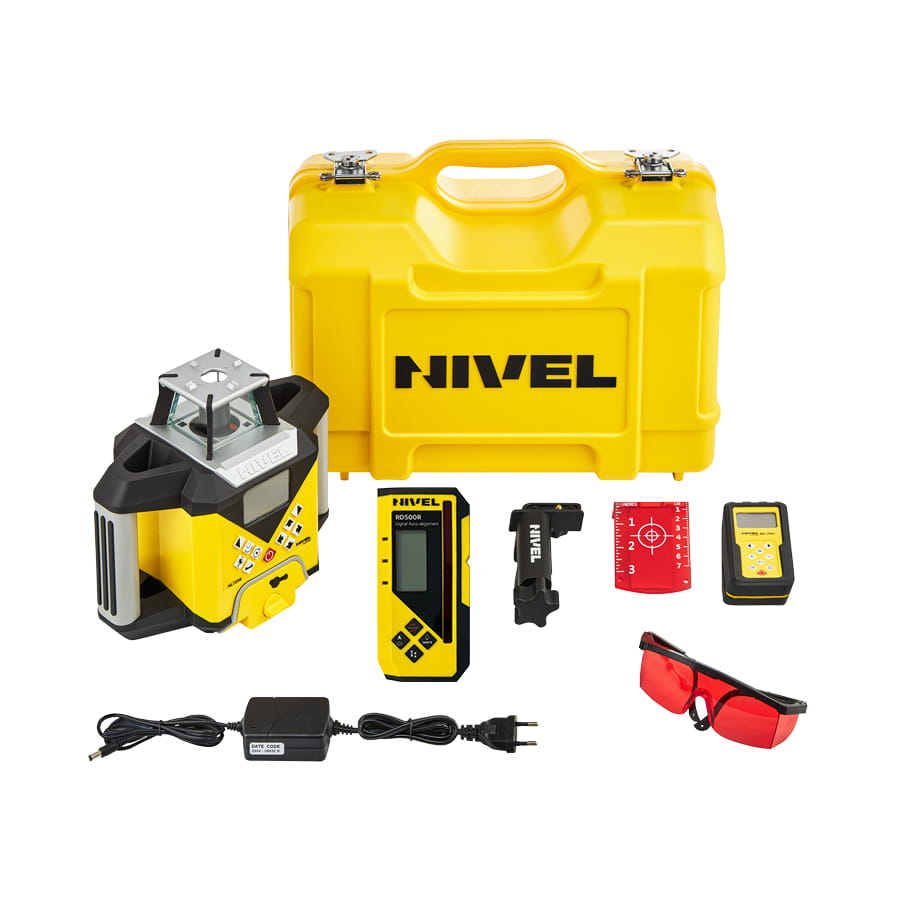

• wszystko w pakiecie – niwelator dostarczany jest standardowo z grupą praktycznych akcesoriów, wspierających prace (czujnik laserowy DIGITAL, uchwyt na łatę laserową, pilot, akumulatory, ładowarka, tarczka laserowa, okulary laserowe, kufer transportowy)
• praca w każdych warunkach – pancerna, wzmocniona metalowym korpusem obudowa, metalowa osłona głowicy laserowej, gumowe narożniki amortyzują i chronią laser przed uszkodzeniami wskutek uderzeń i wstrząsów, sprzęt odporny na działanie kurzu i wody (IP65)

Łatwe i szybkie pomiary

Niwelator NL720R DIGITAL posiada funkcję autopoziomowania, po włączeniu sprzęt sam spoziomuje się i natychmiast gotowy jest do pracy. Generowana wiązka laserowa jest widzialna, wyświetlona na ścianie tworzy linię referencyjną dla prac poziomych lub pionowych. Podczas pracy z czujnikiem i łatą laserową uzyskujemy dokładny zestaw niwelacyjny, pomiary dokonywane są jednoosobowo. Cyfrowe wskazania różnicy wysokości na wyświetlaczu (czujnik laserowy, cyfrowy) znacznie skracają proces niwelacji. Funkcja skanowania umożliwia zawężenie wyświetlanej wiązki w zadanym zakresie, w ten sposób uzyskujemy referencyjną linię lasera jedynie tam, gdzie przeprowadzamy prace.

Uniwersalne zastosowanie

Laser obrotowy Nivel System NL720R DIGITAL to wszechstronny niwelator laserowy, idealny do pracy na otwartych przestrzeniach i wewnątrz budynków. Dzięki czerwonej wiązce zapewnia wysoką precyzję i komfort użytkowania. Laser obrotowy NL720R DIGITAL wyznacza płaszczyzny poziome, pionowe oraz pochylone w dwóch osiach, co sprawia, że znajduje zastosowanie w różnych pracach budowlanych. Automatyczne wpasowanie wiązki ułatwia ustawianie spadków i kierunków, a jego zasięg 700 m oraz odporność na drgania gwarantują niezawodność w trudnych warunkach. Ten niwelator laserowy wyposażono w cyfrowy czujnik wysokości, intuicyjny interfejs LCD i pilota radiowego, co znacząco przyspiesza i ułatwia pomiary. Laser obrotowy NL720R DIGITAL to nowoczesne narzędzie dla profesjonalistów, łączące funkcjonalność i precyzję.

Niezawodny na budowie

Niwelator laserowy zbudowany jest w oparciu o elektroniczny kompensator, eliminujący drgania i zapewniający precyzyjnie poziomowanie płaszczyzny laserowej. Elektroniczny kompensator, w porównaniu z magnetycznym jest dużo bardzie dokładny, szczególnie w przypadku pomiarów budowlanych, gdzie teren może drgać wskutek pracy ciężkiego sprzętu. Dlatego też  uzyskujemy pewne i dokładne pomiary. Sprzęt jest odporny na działanie kurzu i wody, potwierdzony klasą IP65. Ponadto głowica rotacyjna w laserze obrotowym NL720R DIGITAL osłonięta jest metalowym korpusem, a obudowa lasera posiada gumowe osłony chroniące przed uszkodzeniem wskutek uderzenia.

Wygodna obsługa Niwelatora laserowego

Laser obrotowy NL720R DIGITAL posiada intuicyjny panel sterowania. Zarządzanie funkcjami, w tym wprowadzanie spadków odbywa się w sposób manualny. Funkcje automatycznego wyszukiwania za pośrednictwem czujnika z komunikacją radiową, ustawi wiązkę referencyjną do założonego poziomu lub kierunku (punktu wyznaczonego przez czujnik laserowy). Funkcje lasera mogą być sterowane zarówno z pokładu instrumentu jak i za pośrednictwem pilota zdalnego sterowania (radiowa komunikacja zapewnia zasięg nawet do 100m). Niwelator laserowy zasilany jest wydajnym akumulatorem 5000mAh, może być też zasilany bezpośrednio z sieci. Całość uzupełnia kompaktowa obudowa, z poręcznymi uchwytami – dzięki czemu laser jest łatwy w instalacji na budowie oraz przy transporcie.

Zaprojektowane w Europie

Najcenniejsze doświadczenie – nieszablonowe myślenie!

Najnowsza seria laserów krzyżowych CL1/2/3/4 oraz rotacyjnych NL700 została opracowana i zaprojektowana w Polsce. Wzornictwo jest efektem doświadczenia w rozwoju technologii pomiarowej i jednocześnie umiejętnością nieszablonowego myślenia.

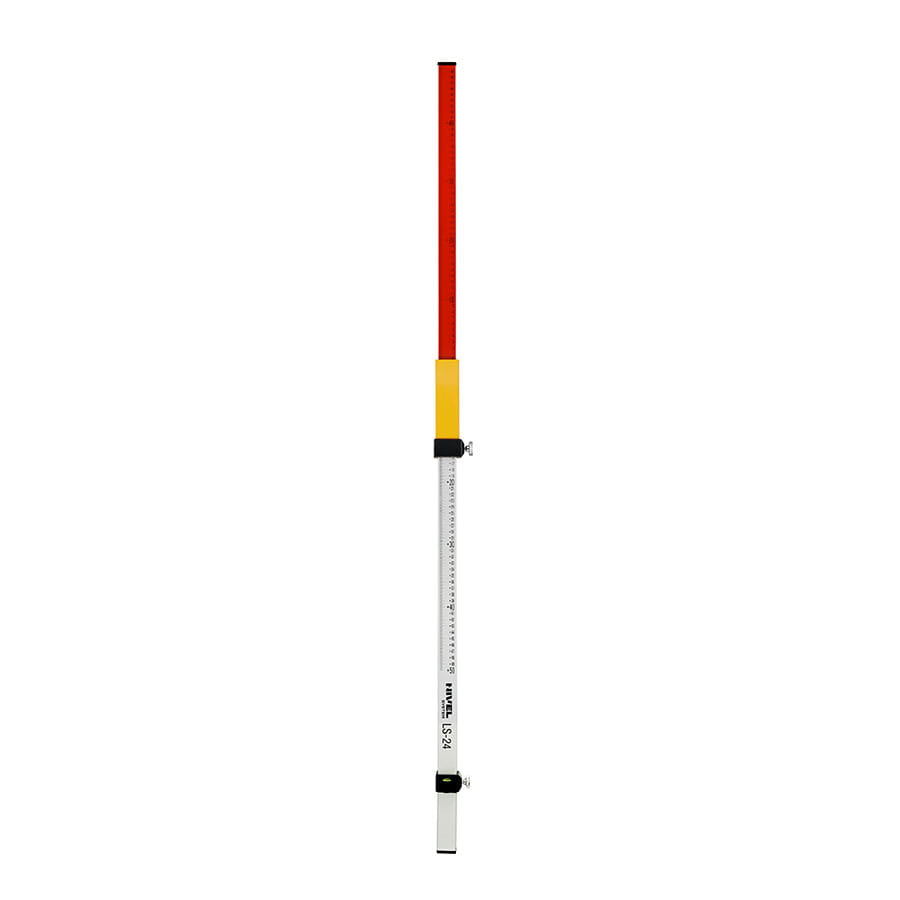

Zastosowanie łaty LS-24 Nivel System:

Łata LS-24 znajduje szerokie zastosowanie w różnych dziedzinach, takich jak:

✔ Niwelacja terenu – precyzyjne pomiary wysokościowe na placach budowy.
✔ Budownictwo – kontrola wysokości fundamentów, nasypów i wykopów.
✔ Geodezja – wyznaczanie różnic wysokości dla celów projektowych i dokumentacyjnych.
✔ Prace drogowe – pomiary niwelacyjne na trasach komunikacyjnych.
✔ Infrastruktura kolejowa – niwelacja przy budowie torowisk i obiektów inżynieryjnych.

Najważniejsze cechy LS-24 Nivel System:

• Precyzyjna skala milimetrowa – dokładne odczyty wysokościowe
• Teleskopowa konstrukcja – łatwe składanie i transport
• Wysoka odporność na warunki atmosferyczne – niezawodność w każdych warunkach
• Kompatybilność z libellą pudełkową – kontrola pionowości ustawienia
• Pokrowiec transportowy – ochrona przed zabrudzeniami i uszkodzeniami
• Długość 2,4 m – optymalna do prac niwelacyjnych

Dlaczego warto wybrać LS-24 Nivel System?

Łata od Nivel System to wytrzymała, precyzyjna i wygodna w obsłudze łata do niwelacji laserowej, przeznaczona dla profesjonalistów w branży budowlanej i geodezyjnej. Teleskopowa konstrukcja, odporność na warunki atmosferyczne oraz precyzyjna skala milimetrowa sprawiają, że jest to niezastąpione narzędzie przy pracach wymagających dokładności pomiarowej.

Dzięki zastosowaniu solidnych materiałów i nowoczesnych technologii, łata LS-24 zapewnia długą żywotność, wygodę użytkowania oraz bezproblemowy transport. To idealny wybór dla osób, które potrzebują niezawodnej łaty do współpracy z niwelatorami laserowymi.

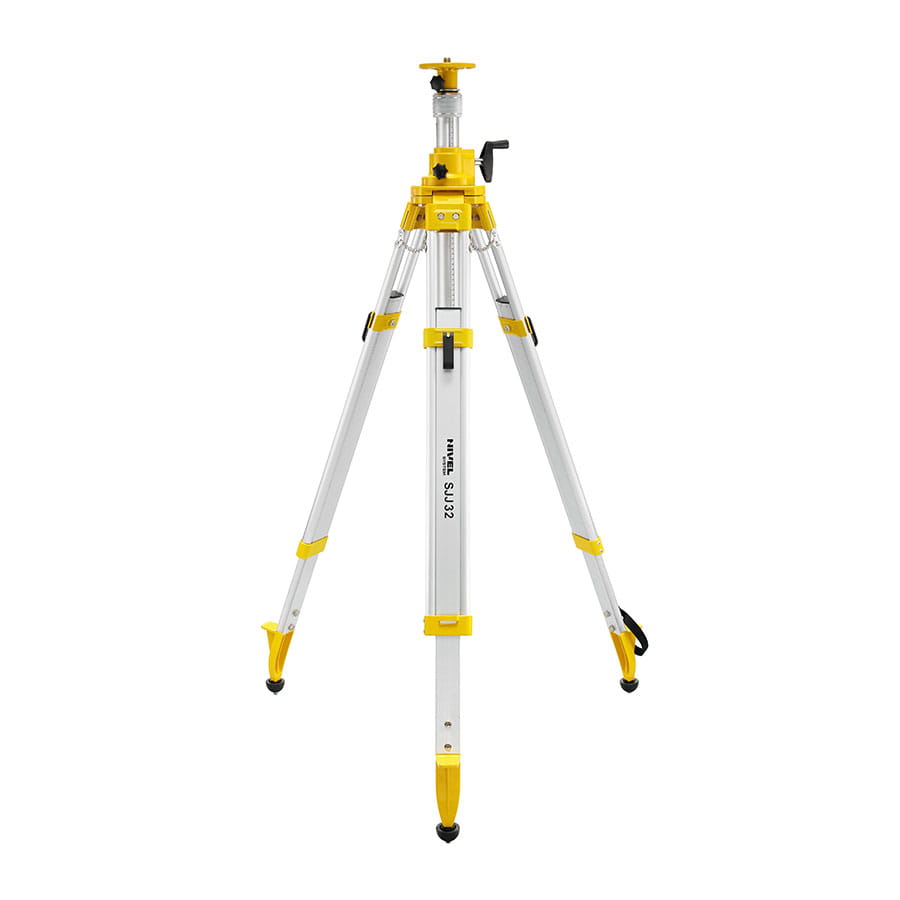

Statyw SJJ32 Nivel System

Profesjonalny Aluminiowy Statyw z Wysięgnikiem

Niezbędny dodatek do precyzyjnych pomiarów

Statyw pomiarowy to jedno z podstawowych akcesoriów w pracy geodety, inżyniera budownictwa czy instalatora. statyw  SJJ32 Nivel System to lekki i stabilny statyw aluminiowy z wysięgnikiem, który doskonale sprawdza się w pracy z niwelatorami optycznymi, laserowymi i teodolitami. Dzięki solidnej konstrukcji i precyzyjnej regulacji wysokości pozwala na dokładne ustawienie instrumentu pomiarowego, co ma kluczowe znaczenie dla uzyskania wiarygodnych wyników.

Wybór odpowiedniego statywu jest kluczowy, ponieważ stanowi podstawę dla dokładnych i stabilnych pomiarów. W zależności od specyfiki pracy można zastosować różne rodzaje statywów. Drewniane statywy najlepiej sprawdzają się w geodezji do pracy z tachimetrami, gdyż charakteryzują się dużą sztywnością. Statywy aluminiowe, takie jak  SJJ32 Nivel System, są natomiast doskonałe do pracy z niwelatorami optycznymi i laserowymi, ponieważ łączą lekkość z dużą wytrzymałością.

Solidna i lekka konstrukcja – komfort i trwałość

Statyw SJJ32 Nivel System wykonano z wysokiej jakości aluminium, co sprawia, że jest jednocześnie lekki, trwały i odporny na uszkodzenia mechaniczne. Dzięki temu jest łatwy w przenoszeniu, co stanowi istotną zaletę w pracy mobilnej.

• Lekkość – wygodny transport i łatwe przenoszenie między stanowiskami pracy.
• Trwałość – solidne aluminium zapewnia odporność na uderzenia i uszkodzenia.
• Stabilność – mocna konstrukcja i odpowiednie zabezpieczenia gwarantują pewne ustawienie instrumentu.

Dzięki kulistej głowicy, statyw umożliwia szybkie i precyzyjne poziomowanie instrumentu, co znacząco skraca czas przygotowania stanowiska pomiarowego.

Szybka i precyzyjna regulacja wysokości

Jednym z kluczowych atutów statyw SJJ32 Nivel System  jest możliwość dokładnej regulacji wysokości. Dzięki wysięgnikowi statyw można ustawić na maksymalną wysokość 3,2 m, co czyni go niezwykle wszechstronnym rozwiązaniem do różnego rodzaju pomiarów.

• Regulowana wysokość – możliwość pracy w różnych warunkach i na różnych wysokościach.
• Płynna i precyzyjna regulacja – zapewnia idealne ustawienie instrumentu dla najwyższej dokładności pomiarów.
• Możliwość zastosowania do niwelatorów laserowych – zwiększa zakres pracy urządzenia pomiarowego.

Dzięki tej funkcji statyw doskonale sprawdza się w pracy na dużych budowach oraz w pomieszczeniach o wysokich sufitach, gdzie konieczne jest ustawienie lasera na znacznej wysokości.

Szybka i pewna blokada nóg

Stabilność statywu zależy nie tylko od jego konstrukcji, ale również od systemu blokady nóg. Statyw SJJ32 Nivel System  posiada zaciski mimośrodowe, które umożliwiają szybkie składanie i rozkładanie statywu oraz pewne zablokowanie nóg w wybranej pozycji.

• Szybkie zaciski mimośrodowe – błyskawiczne ustawienie statywu bez konieczności długiej regulacji.
• Mocna blokada śrubowa – zapewnia pełną stabilność i eliminuje ryzyko złożenia nóg w trakcie pracy.

Dzięki temu statyw można w łatwy sposób dostosować do podłoża, niezależnie od tego, czy pracujesz na gładkiej powierzchni, czy w trudnym terenie.

Odporność na warunki atmosferyczne

Praca w terenie wymaga sprzętu, który jest odporny na zmienne warunki atmosferyczne. Statyw SJJ32 został zaprojektowany z myślą o pracy zarówno w pomieszczeniach, jak i na zewnątrz.

• Odporność na deszcz i wilgoć – aluminium nie koroduje, co wydłuża żywotność statywu.
• Odporność na słońce i wysokie temperatury – statyw nie odkształca się pod wpływem promieniowania UV.
• Mocna konstrukcja – wytrzymuje trudne warunki budowlane i geodezyjne.

Dzięki tym właściwościom statyw doskonale nadaje się do pracy w każdych warunkach, zarówno w trudnym terenie, jak i na standardowych placach budowy.

Zastosowanie statywu Statyw SJJ32.

Dzięki swojej uniwersalnej konstrukcji statyw może być wykorzystywany w wielu różnych zadaniach pomiarowych:

✔ Pomiar geodezyjny – do pracy z niwelatorami i teodolitami.
✔ Budownictwo i remonty – idealny do ustawienia niwelatora laserowego na dużej wysokości.
✔ Prace instalacyjne – pomocny przy montażu sufitów podwieszanych czy instalacji elektrycznych.

Dzięki regulowanej wysokości i stabilnej konstrukcji statyw SJJ32 sprawdza się zarówno w precyzyjnych pomiarach wewnętrznych, jak i w terenie.

Dlaczego warto wybrać statyw SJJ32 Nivel System ?

• Lekka i wytrzymała konstrukcja – wykonanie z aluminium zapewnia trwałość i wygodę transportu.
• Precyzyjna regulacja wysokości – wysięgnik do 3,2 m umożliwia szeroki zakres zastosowań.
• Szybka blokada nóg – zaciski mimośrodowe pozwalają na błyskawiczne rozstawienie statywu.
• Odporność na warunki atmosferyczne – idealny do pracy na budowie i w terenie.
• Uniwersalność – kompatybilny z niwelatorami optycznymi, laserowymi i teodolitami.

Statyw statyw SJJ32 to niezawodny i wszechstronny wybór dla wszystkich profesjonalistów zajmujących się geodezją, budownictwem i instalacjami. Dzięki stabilnej konstrukcji, regulacji wysokości i łatwemu transportowi to doskonałe narzędzie dla każdego, kto wymaga dokładnych i powtarzalnych pomiarów.
